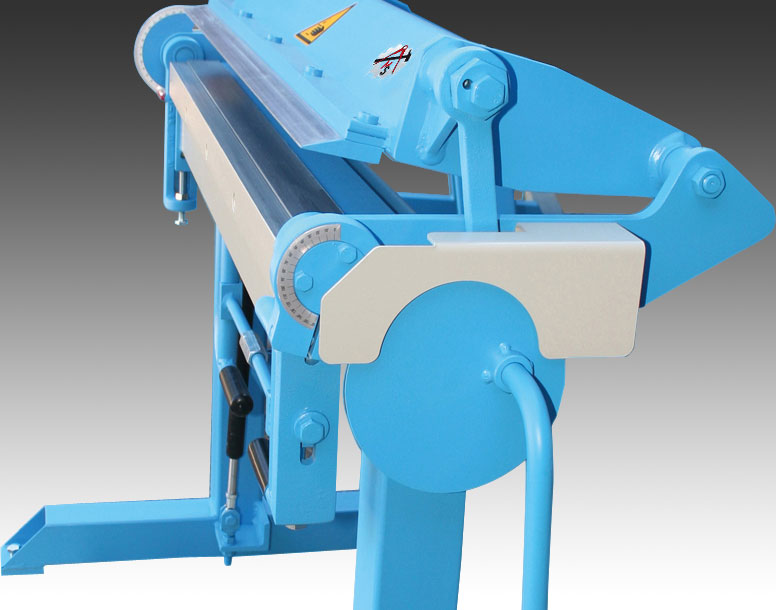

Hand-Abkantmaschinen

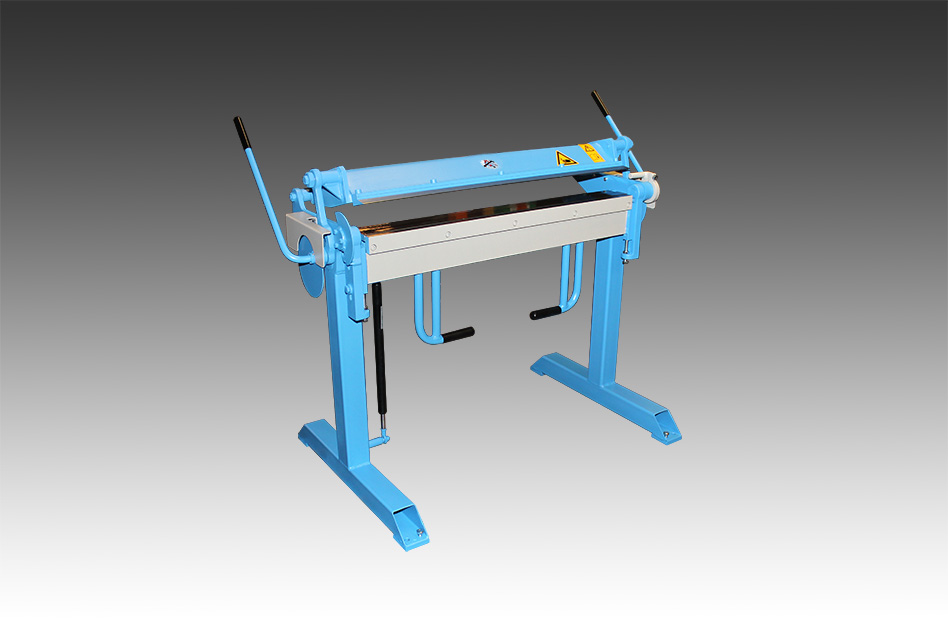

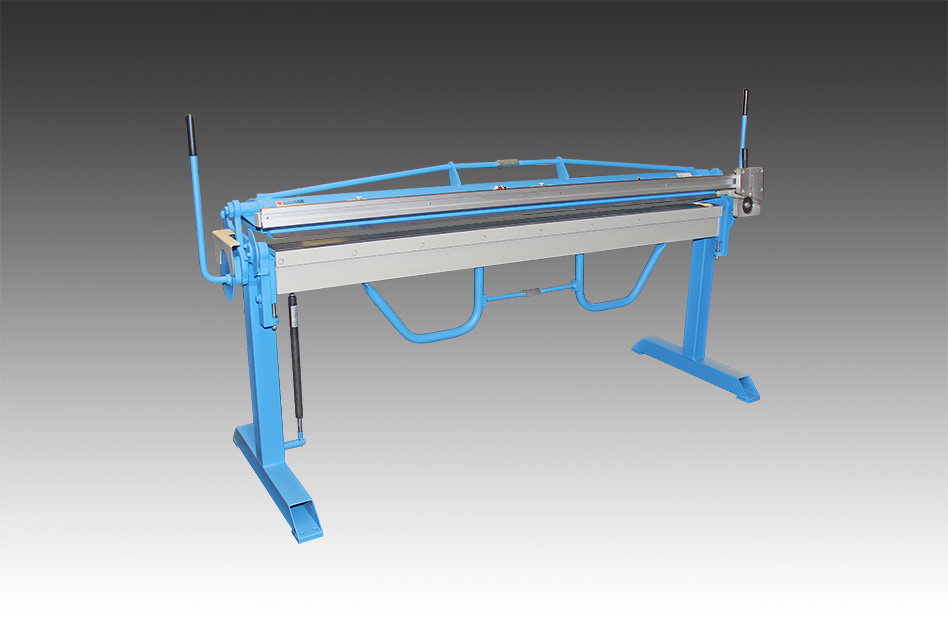

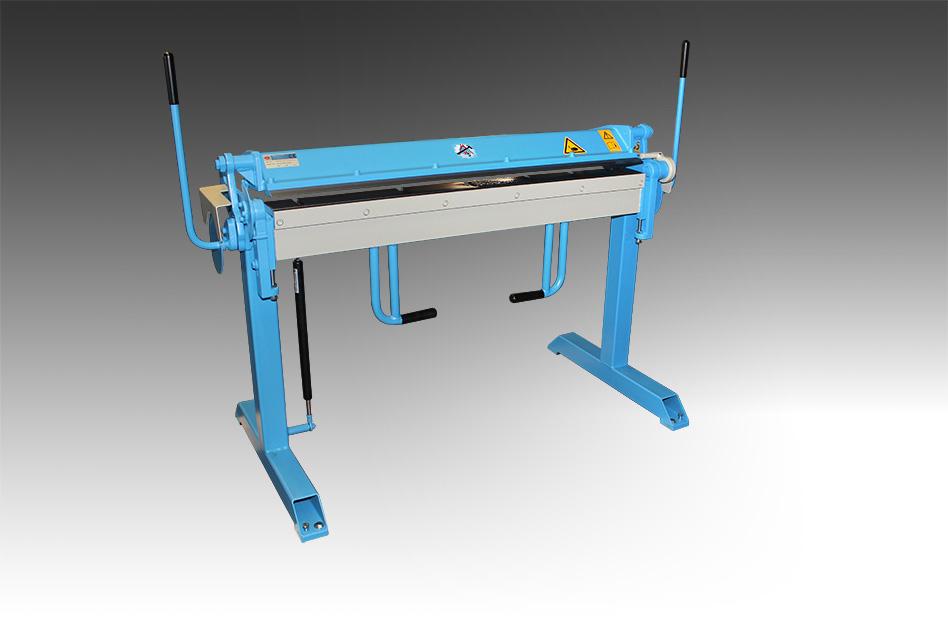

Modell Standard HSE 2 – HSE 10


Die Abkantmaschinen der Baureihe HSE 2 bis HSE 10 wurden speziell für den Einsatz in der Werkstätte entworfen. Durch die robuste Konstruktion dieser Maschinen ist es möglich Bleche bis zu einer Stärke von 1,5 mm auf einer Länge von 2m mit der Hand zu kanten.

Um die Abkantmaschine bestmöglich an ihre Bedürfnisse anzupassen sind die Einsatzschienen der Biege- und Oberwange jederzeit austauschbar. Außerdem können sie, auch nach dem Kauf, Rollenschere, Tiefenanschlag oder Wulsteinrichtung nachrüsten.

Standardausrüstung

  • handbediente Schwenkbiegemaschine in stabiler Ausführung
  • schnelles Schließen der Oberwange mit beidseitigen Handhebeln
  • Blechklemmung durch Exzenter
  • Ober- und Biegewangenschiene austauschbar
  • Anschlag für gleiche Biegewinkel einstellbar 0 – 155 Grad
  • Biegewange mit Vorspannmöglichkeit (Bombierung)
  • Gewichtsausgleich der Ober- und Biegewange
  • Oberwange mit Scharfschiene 20 Grad
  • Biegewange mit Einsatzschiene je nach Typ
  • Ausstattung mit Bohrungen zur Montage eines Tiefenanschlages/WE
  • Möglichkeit des Nachrüstens mit einer Wulsteinrichtung – Anbau Rollenschere



Sonderzubehör

  • NEU Tiefenanschlag von vorne einstellbar

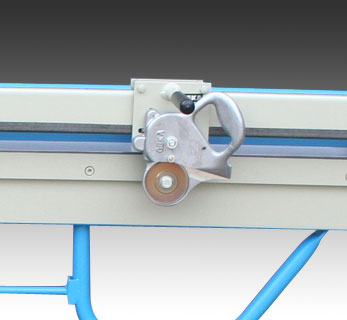

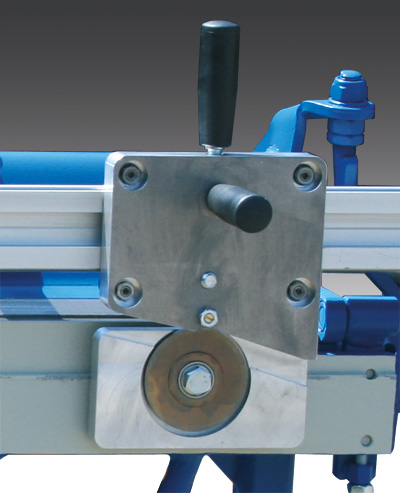

  • Anbau-Rollenschere bis 1 mm mit Linearführung
  • Anbau-Rollenschere bis 0,8 mm

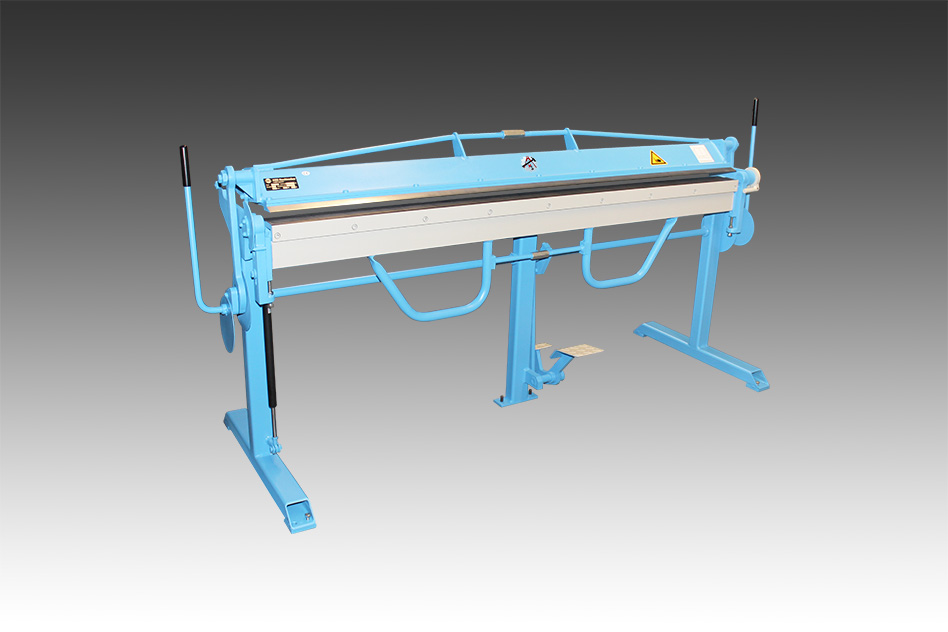

  • zusätzliche Mittelfußbedienung für HSE 2- HSE 9
  • verschiedene Profilschienen für Oberwange
  • Tiefenanschlag 600 mm (beidseitige Handverstellung)
  • Tiefenanschlag 750 mm mit Zahnstangen
    Parallelführung - einseitige Verstellung über Handrad
  • Einsatzschiene für Biegewange 50 x 10, 50 x 15, 50 x 20,
    50 x 25
  • Anbau-Wulsteinrichtung/2 Windeisen/Wulststab nach Wahl

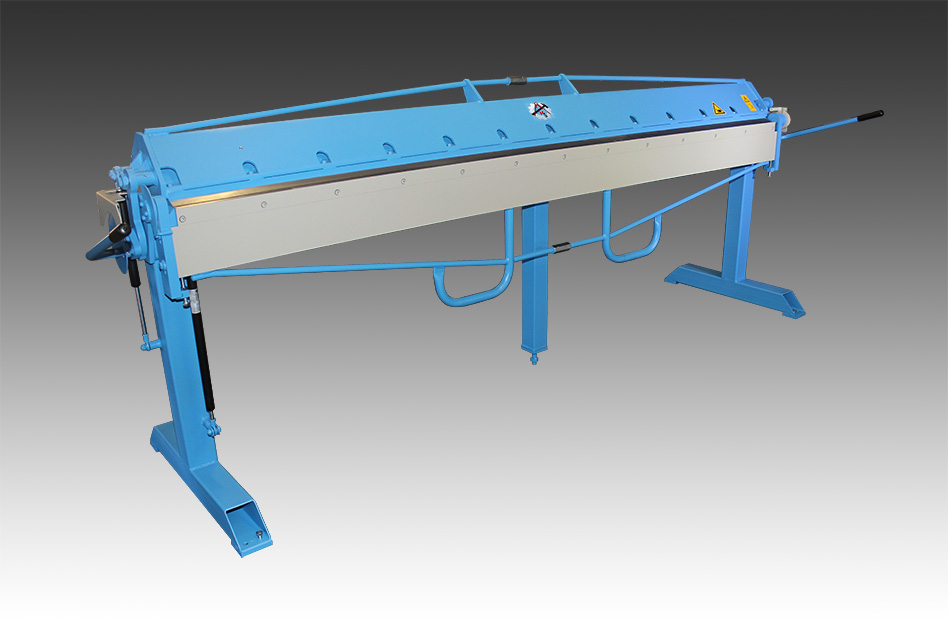

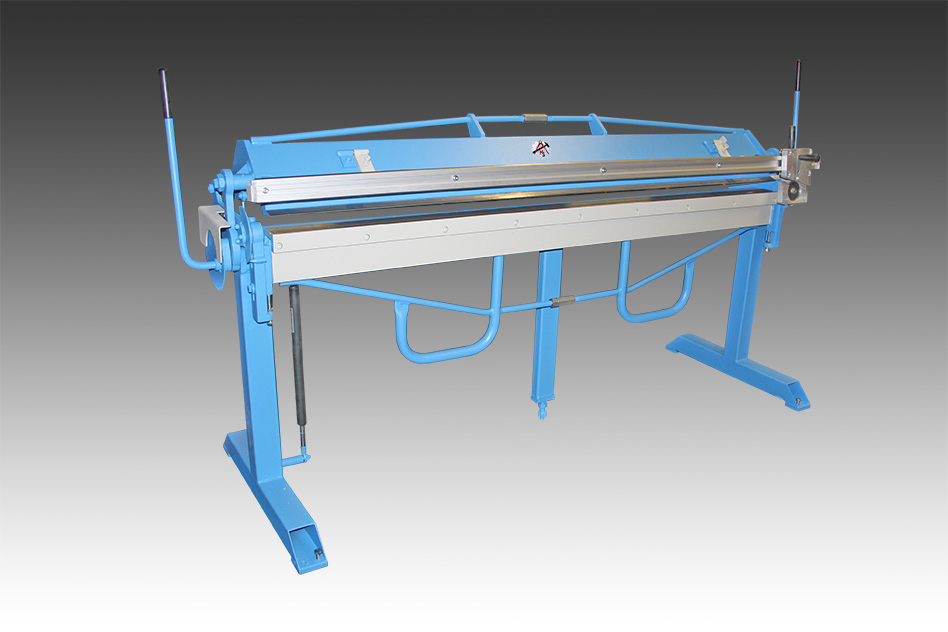

Abkantmaschine HSE 9

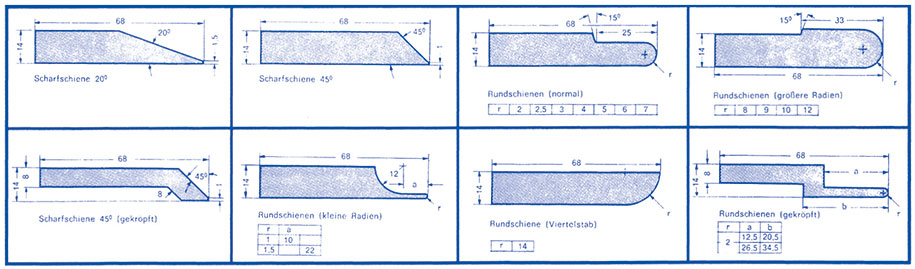

Profilschienen für Abkantmaschinen

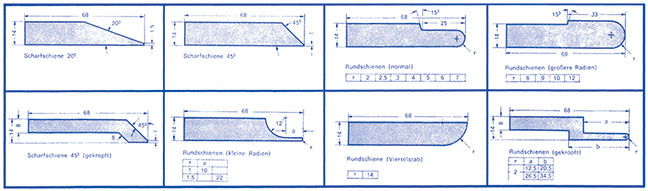

Profilschienen für Abkantmaschinen







Arbeitsbreite mm
Biegeleistung mm Typen
bei Stahl 400 N/mm²
Typen
1030 2,00 mm HSE 2
1280 1,75 mm HSE 3
1530 1,50 mm HSE 4
2030 1,00 mm HSE 5
2030 1,50 mm HSE 6
2530 1,00 mm HSE 8
3030 1,00 mm HSE 9













Änderungen der Abbildungen sowie technische Änderungen behalten wir uns ausdrücklich vor.
Für weitere Informationen, so wie technische Datenblätter, nehmen Sie bitte Kontakt mit uns auf.
