Hand-Abkantmaschinen

Modell Exklusiv GE 2 – GE 9


Die Abkantmaschinen der Baureihen GE 2 bis GE 9 sind unsere "Exklusiv" Ausführungen. Sie sind alle serienmäßig mit der zusätzlichen Mittelfußbedienung ausgestattet und noch stabiler ausgeführt. Außerdem öffnet die Oberwange parallel zum Tisch und der Gewichtsausgleich wird mittels Gasdruckfedern sichergestellt.

Um die Abkantmaschine bestmöglich an Ihre Bedürfnisse anzupassen sind die Einsatzschienen der Biege- und Oberwange jederzeit austauschbar. Es können selbstverständlich auch nach dem Kauf noch Rollenschere, Tiefenanschlag oder Wulsteinrichtung nachgerüstet werden.

  • Blechklemmung mit Handhebel und Fußpedal
  • Oberwangenbewegung parallel zum Tisch
  • Gewichtsausgleich der Biegewange und Oberwange durch Gasdruckfeder
  • Vorspannung (Bombierung) der Wangen

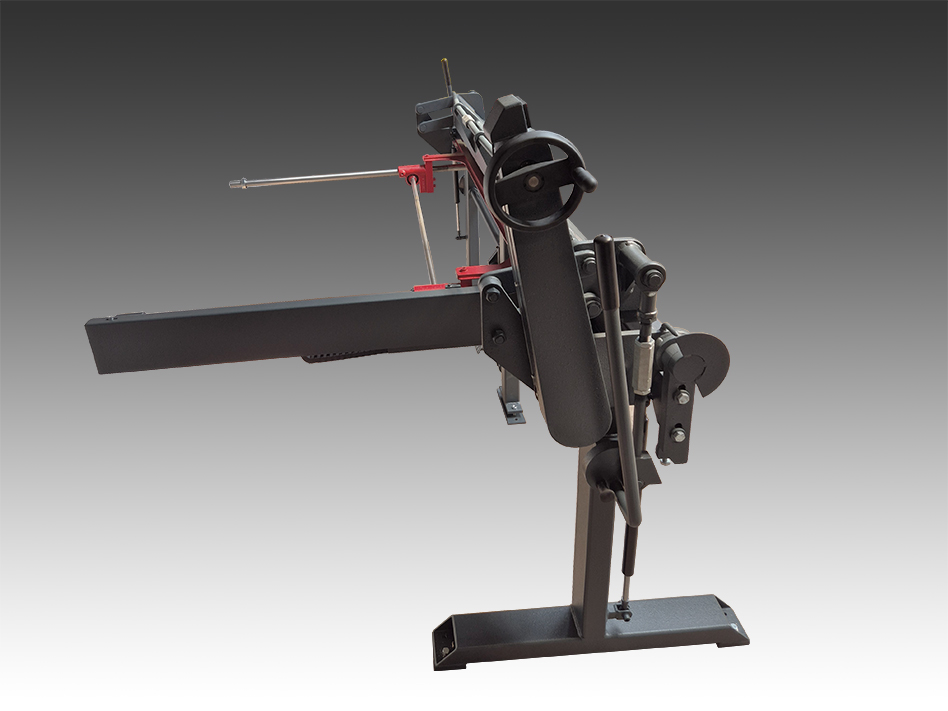

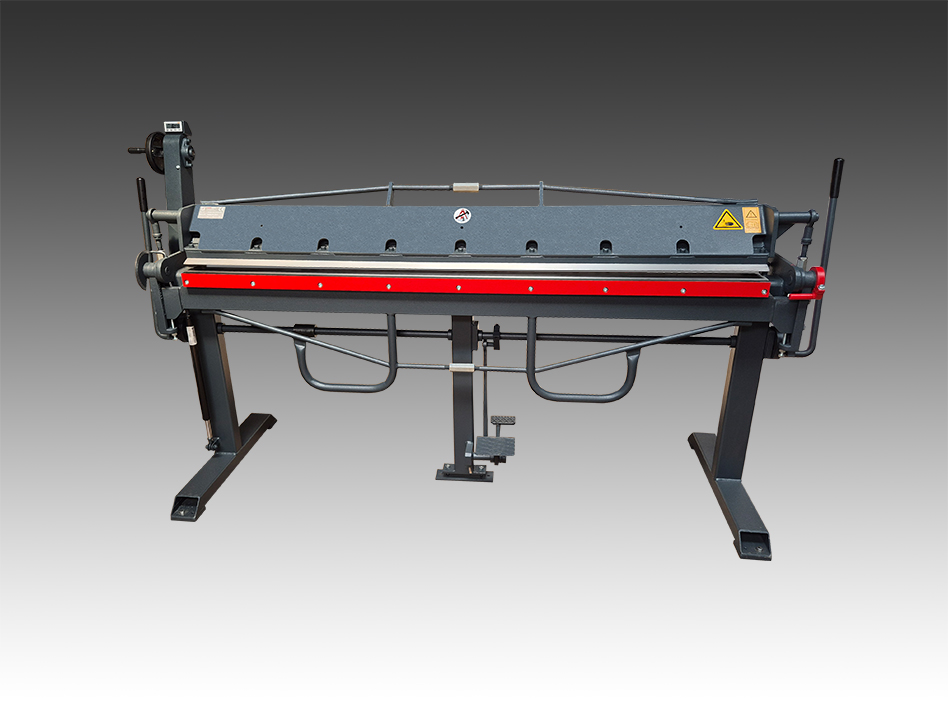

Abkantmaschine Exklusiv GE 6 mit von vorne einstellbarem Tiefenanschlag





Standardausrüstung

  • Anschlag für gleiche Biegewinkel 0 – 155 Grad
  • Oberwange Scharfschiene 20 Grad, Biegewange mit Einsatzschiene wechselbar



Sonderzubehör

  • NEU Tiefenanschlag von vorne einstellbar
  • Anbau-Rollenschere bis 1 mm mit Linearführung
  • Anbau-Rollenschere bis 0,8 mm
  • zusätzliche Mittelfußbedienung für HSE 2- HSE 9
  • verschiedene Profilschienen für Oberwange
  • Tiefenanschlag 600 mm (beidseitige Handverstellung)
  • Tiefenanschlag 750 mm mit Zahnstangen
    Parallelführung - einseitige Verstellung über Handrad
  • Einsatzschiene für Biegewange 50 x 10, 50 x 15, 50 x 20,
    50 x 25
  • Anbau-Wulsteinrichtung/2 Windeisen/Wulststab nach Wahl



Profilschienen für Abkantmaschinen



Profilschienen für Abkantmaschinen









Arbeitsbreite mm
Biegeleistung mm Typen
bei Stahl 400 N/mm²
Typen
1030 2,00 mm GE 2
1280 1,75 mm GE 3
1530 1,50 mm GE 4
2030 1,00 mm GE 5
2030 1,50 mm GE 6
2530 1,00 mm GE 7
3030 1,00 mm GE 9







Änderungen der Abbildungen sowie technische Änderungen behalten wir uns ausdrücklich vor.
Für weitere Informationen, so wie technische Datenblätter, nehmen Sie bitte Kontakt mit uns auf.
