K 87 E-3 V
K 87 E-3 VN (nur Oberwange segmentiert)

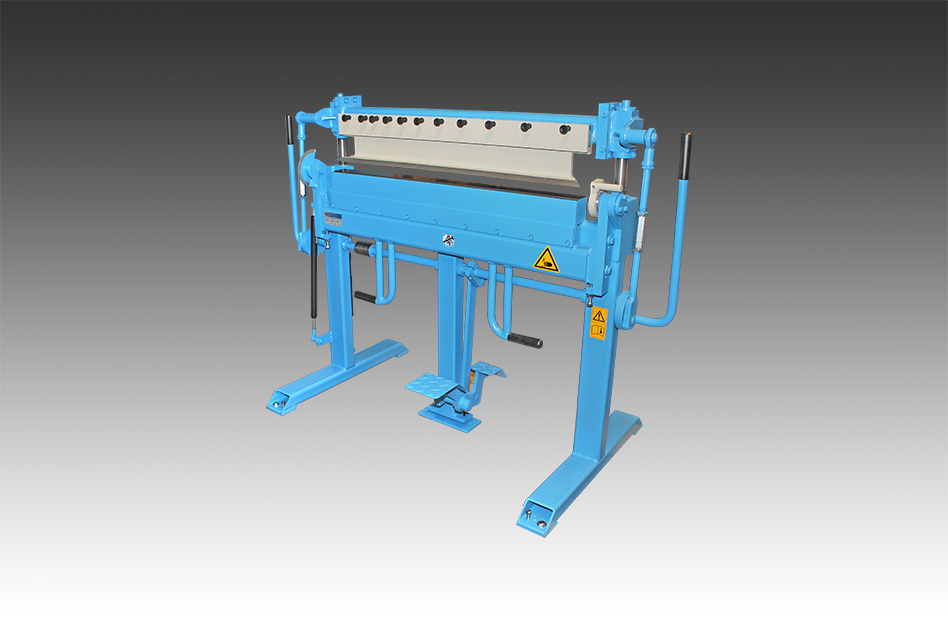

K 87 E-2 VN (nur Oberwange segmentiert)

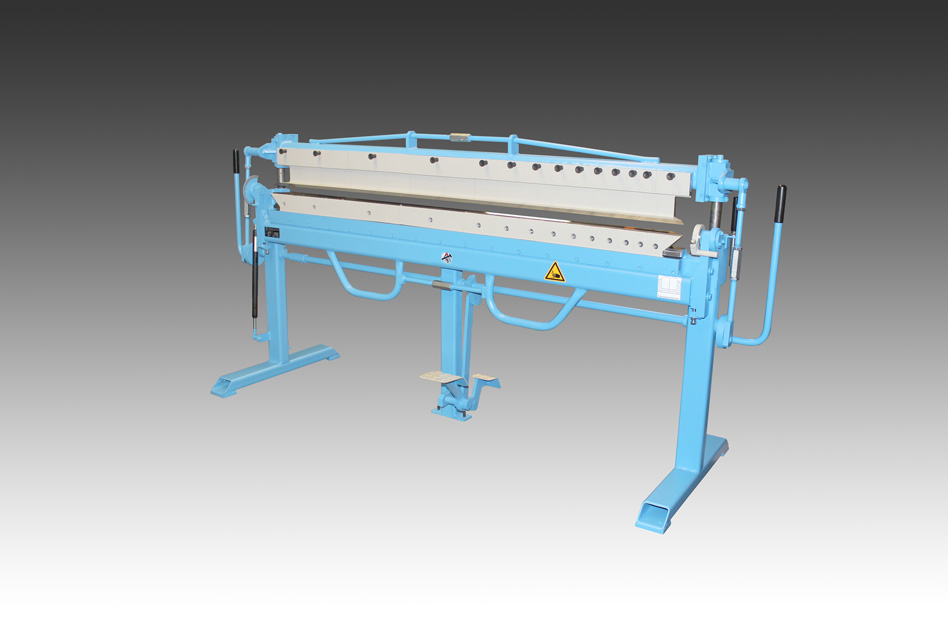

K 87 E-5 V

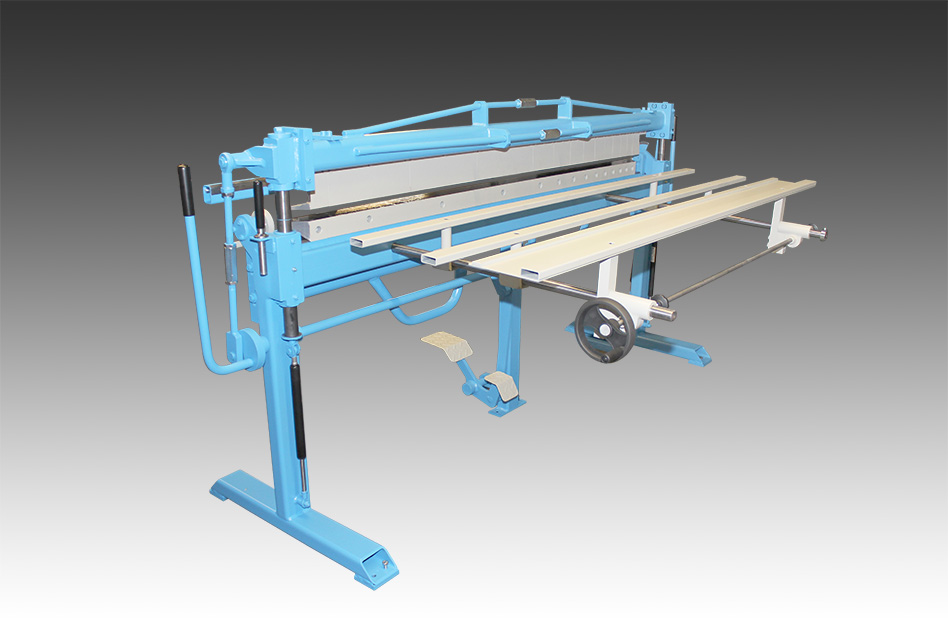

K 87 E-5 V mit Blechauflage und Tiefenanaschlag 1000 mm

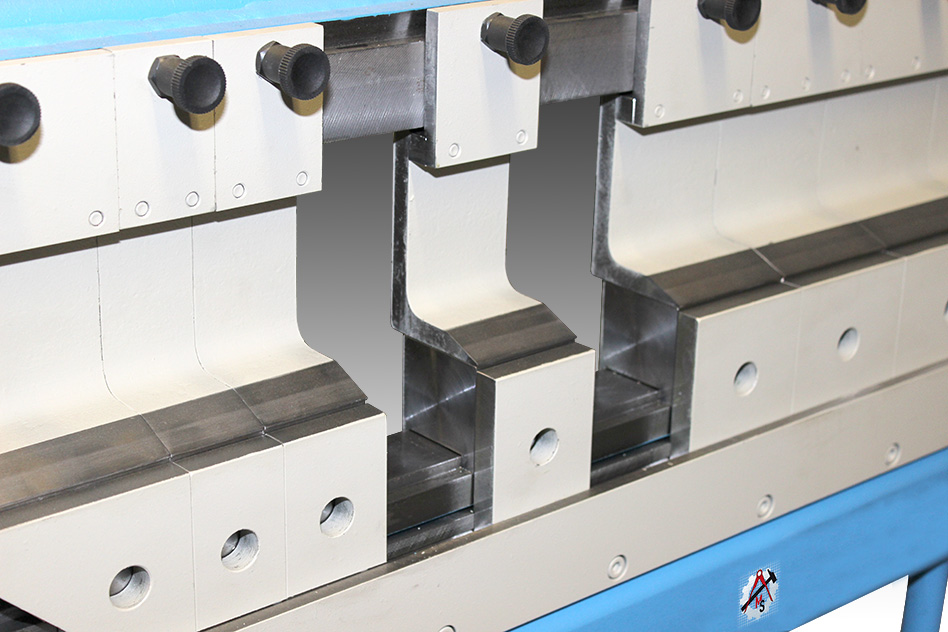

Segmente der Abkantmaschine K 87
Abkantmaschinen mit variabler Breite

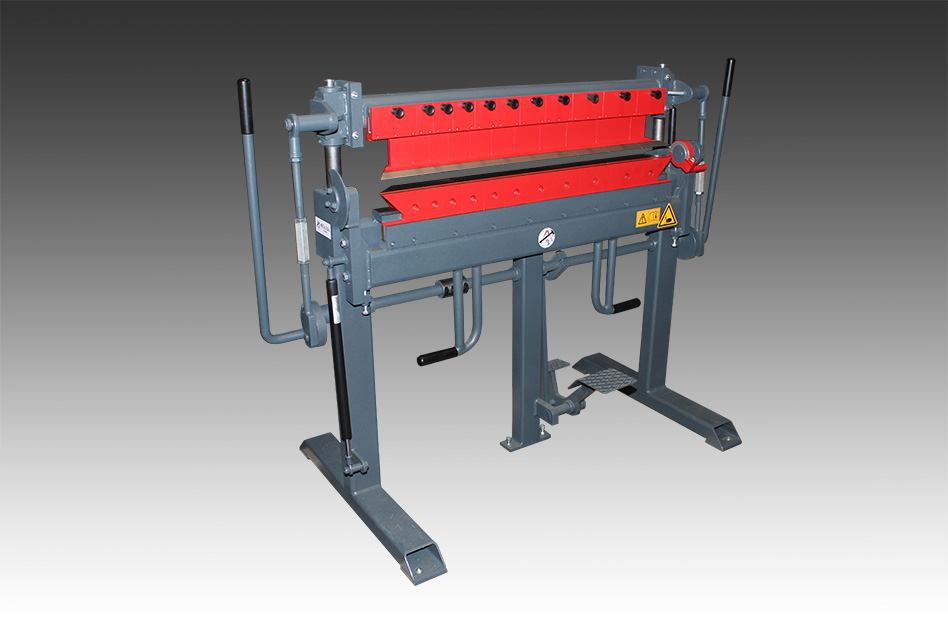

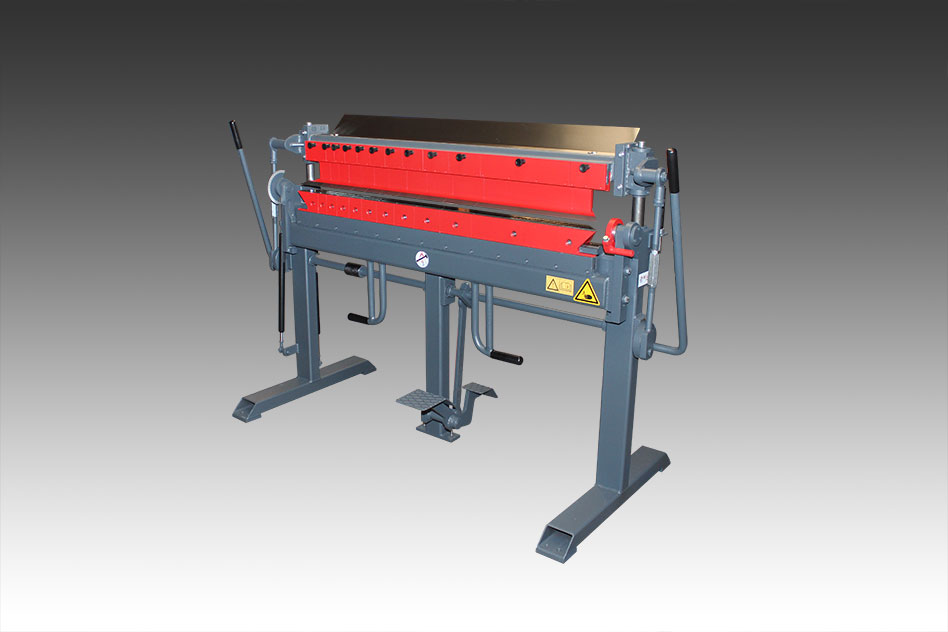

Modell K 87 E-1 – komplett segmentiert
Allgemeine Konstruktion und Ausführung
Die Abkantmaschinen der Baureihe K 87 können wahlweise nur mit segmentierter Oberwange oder auch mit segmentierter Ober-, Unter- und Biegewange geliefert werden. Dadurch können Kantungen vorgenommen werden, die auf einer normalen Maschine nicht möglich sind.
Weiters sind die Schwenkbiegemaschinen auch mit einer parallel zum Tisch öffnenden Oberwange sowie der zusätzlichen Mittelfußbedienung ausgestattet. Die Segmentaufteilung ist je nach Kundenwunsch individuell wählbar.
Der Wechsel der Segmente ist ohne den Einsatz von zusätzlichem Werkzeug möglich.
- Oberwangenbetätigung mittels beidseitigem Handhebel
- Segmentaufteilung: 50, 60, 2x70, 80, 90, 100, 120, 140 und 250 mm
- seitlicher Höhendurchlass bei geschlossener Oberwange ca. 110 mm
- werkzeugloses Wechselsystem der Segmente
- mit Biegewinkelskala von 0 – 155 Grad
- Gewichtsausgleich der Ober- und Biegewange mittels Gasdruckfeder
- zusätzliche Mittelfußbedienung
- Ecksegmente 45 Grad rechts und links
Arbeitsbreite mm |
Biegeleistung mm Typen bei Stahl 400 N/mm² |
Typen |
---|---|---|
1030 | 1,50 mm | K87E-1 |

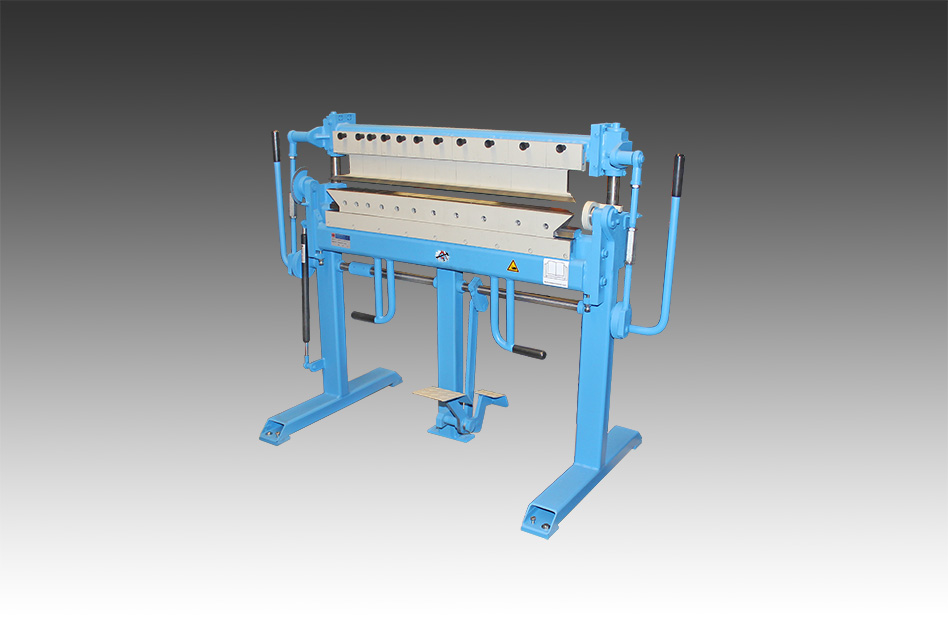

1280 | 1,50 mm | K87E-2 V |
1380 | 1,50 mm | K87E-3 V |
1530 | 1,25 mm | K87E-4 V |
2030 | 1,25 mm | K87E-5 V |
Sonderzubehör
- NEU Anbau-Rollenschere bis 0,80 mm
- NEU Anbau-Rollenschere bis 1,00 mm mit Linearführung
- Tiefenanschlag 600 mm
- Tiefenanschlag 750 mm mit Zahnstangen
Parallelführung - einseitige Verstellung über Handrad - hintere Blechauflage
- Segmentsatz für Fensterbänke
- Lenkrollen

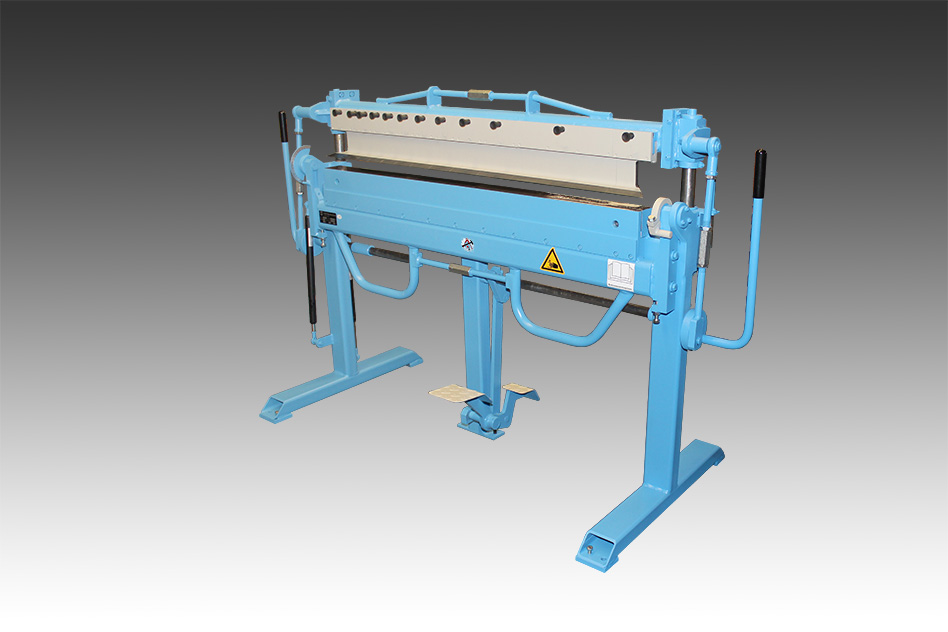

Modell K 87 E-1 N – nur Oberwange segmentiert
Arbeitsbreite mm |
Biegeleistung mm Typen bei Stahl 400 N/mm2 |
Typen |
---|---|---|
1030 | 1,50 mm | K87E-1 N |
1280 | 1,50 mm | K87E-2 VN |
1380 | 1,50 mm | K87E-3 VN |
1530 | 1,25 mm | K87E-4 VN |
2030 | 1,25 mm | K87E-5 VN |
Änderungen der Abbildungen sowie technische Änderungen behalten wir uns ausdrücklich vor. Für weitere Informationen, so wie technische Datenblätter, nehmen Sie bitte Kontakt mit uns auf. |
