Machine de nervurage et sertissage

Modèle M et EL

Construction générale

Adaptée aux travaux de nervurage, sertissage et d'insertion de fil de fer
Envoi de la molette supérieure avec tige filetée
Molette inférieure réglage axial
Guidage de pièces par butée réglable

Accessory

Accessories

Série de molette standard

2 paire de molettes à border BA + BC
1 paire de molettes de pliage F
1 paire de molettes à sertir ZA
1 paire de molettes à nervurer S = 6 mm
1 paire de galets de rétreinte E = 30 mm
1 paire de molettes à rabattre V, 2,5 mm
1 paire de molettes à rabattre V, 4,0 mm
1 paire de molettes à rabattre V, 5,0 mm

Molettes spéciales

Molettes à nervurer S, SK
Molettes à border BA, BE, BM, BD
Molettes de tuyau coudé KA, KB
Molettes à sertir ZB
Molettes à couper M
Molettes spéciales sur demande

Optional Accessory

Moteur électrique d'entraînement,
de 0,37 KW, à vitesse continue,
rotation à droite et à gauche

Distance moyenne des rouleaux	Portée max.	Epaisseur des tôles	Hauteur de travail au-dessus de l'établi	Types
63	200	1,00	250	M
63	200	1,00	250	EL

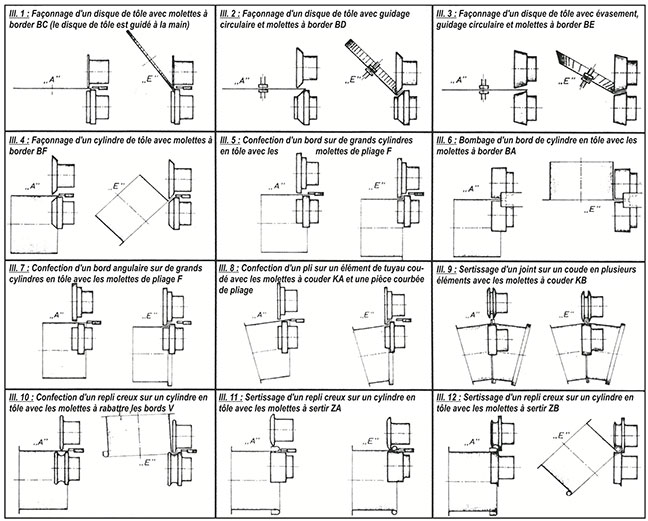

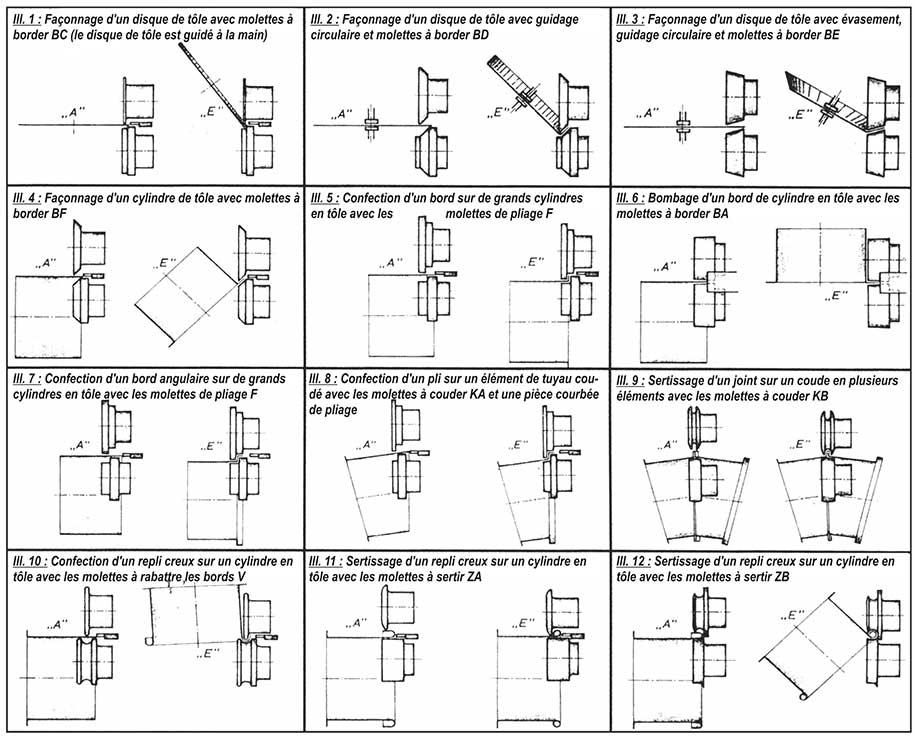

Examples de façonnage des tôles avec des machines de nervurage

A = position de départ E = position finale

Entre les positions de départ et finale, une ou plusieurs positions intermédiaries sont nécessaires en fonction de la difficulté du formage!

Changements dans les illustrations ainsi que les changements techniques, nous nous réservons expressément.
Pour plus d'informations, y compris les fiches techniques, s'il vous plaît contactez-nous.
