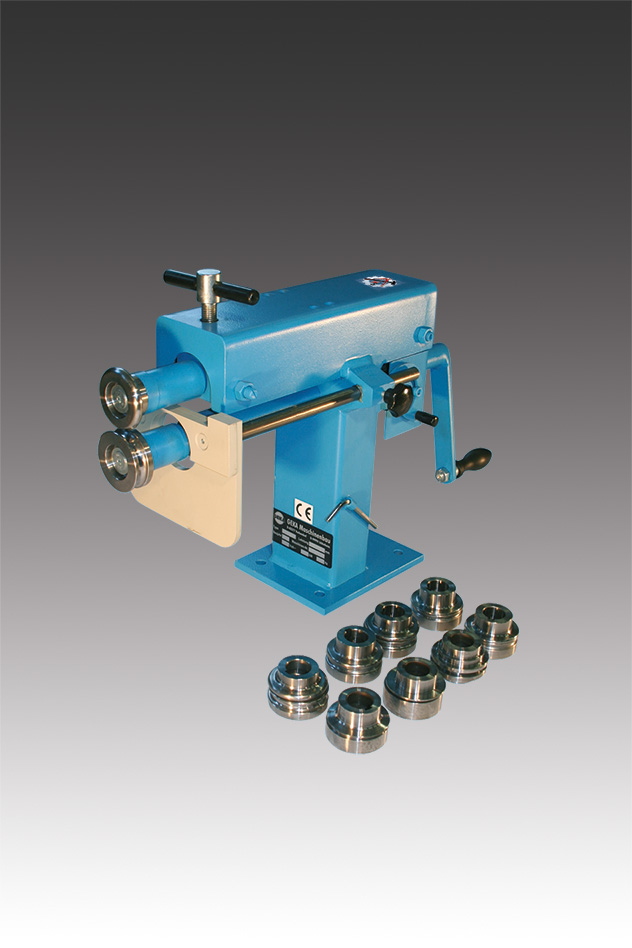

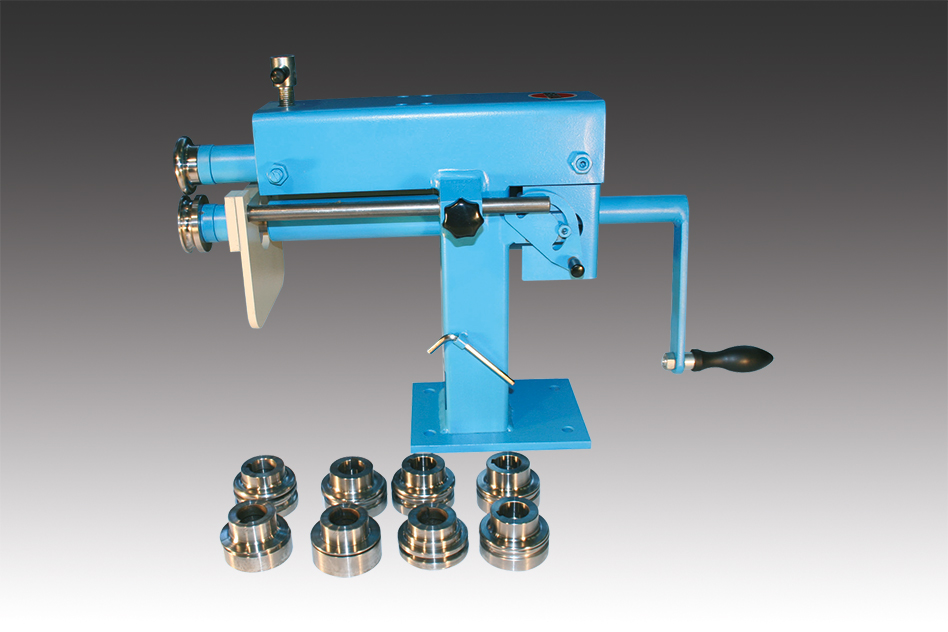

Sicken- und Bördelmaschine Modell M
Sicken und Bördelmaschine
Modell M und EL
Allgemeine Konstruktion und Ausführung
Die Sicken- und Bördelmaschine ist in 2 Ausführungen erhältlich. Sowohl die elektrische als auch die manuelle Variante können Stahlbleche bis zu einer Stärke von 1,00 mm verarbeiten.
- ausgelegt für Sicken-, Bördel- und Drahteinlegearbeiten
- Zustellung der Oberwalze mittels Gewindespindel
- axial verstellbare Unterwalze
- Führung der Werkstücke durch verstellbaren Anschlag
Zubehör
Normalwalzensatz Standard
2 Paar Bördelwalzen BA + BC
1 Paar Falzwalzen F
1 Paar Zulegwalzen ZA
1 Paar Sickenwalzen S = 6 mm
1 Paar Einziehwalzen E = 30 mm
1 Paar Vornehmwalzen V, 2,5 mm
1 Paar Vornehmwalzen V, 4,0 mm
1 Paar Vornehmwalzen V, 5,0 mm
Sonderwalzen
Sickenwalzen S, SK
Bördelwalzen BA, BE, BM, BD
Knierohrwalzen KA, KB
Zulegwalzen ZB
Messerwalzen M
Sonderwalzen nach Angabe
Sonderausstattung

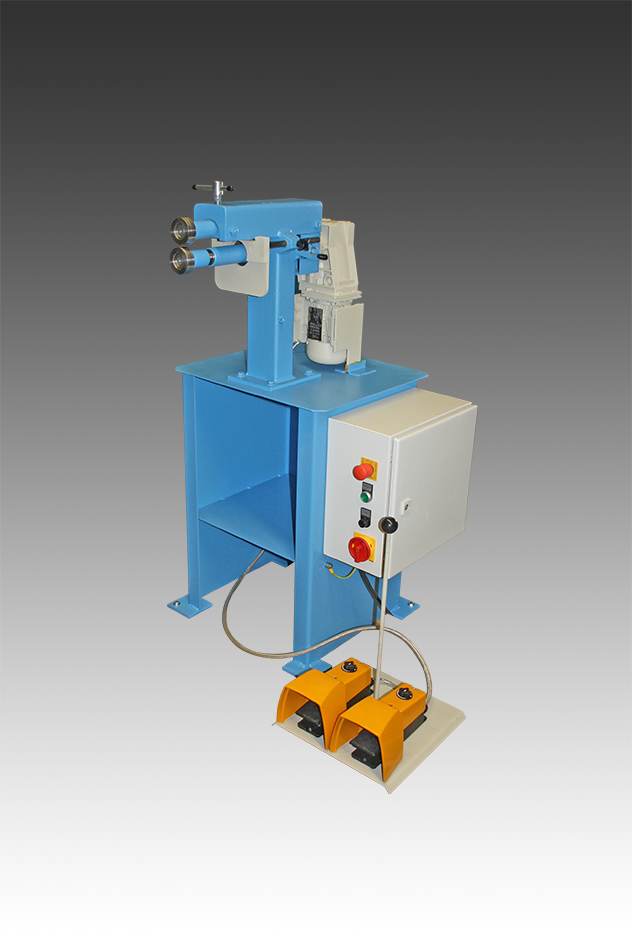

- Elektro-Motorantrieb,
mit Getriebemotor 0,37 KW
Geschwindigkeit stufenlos
Rechts- und Linkslauf
Walzenmittelabstand |
Ausladung |
max. Blechdicke in mm bei Stahl 400 N/mm² |
Arbeitshöhe über Tisch |
Typen
|
|---|---|---|---|---|
| 63 | 200 | 1,00 | 250 | M |
| 63 | 200 | 1,00 | 250 |
EL |

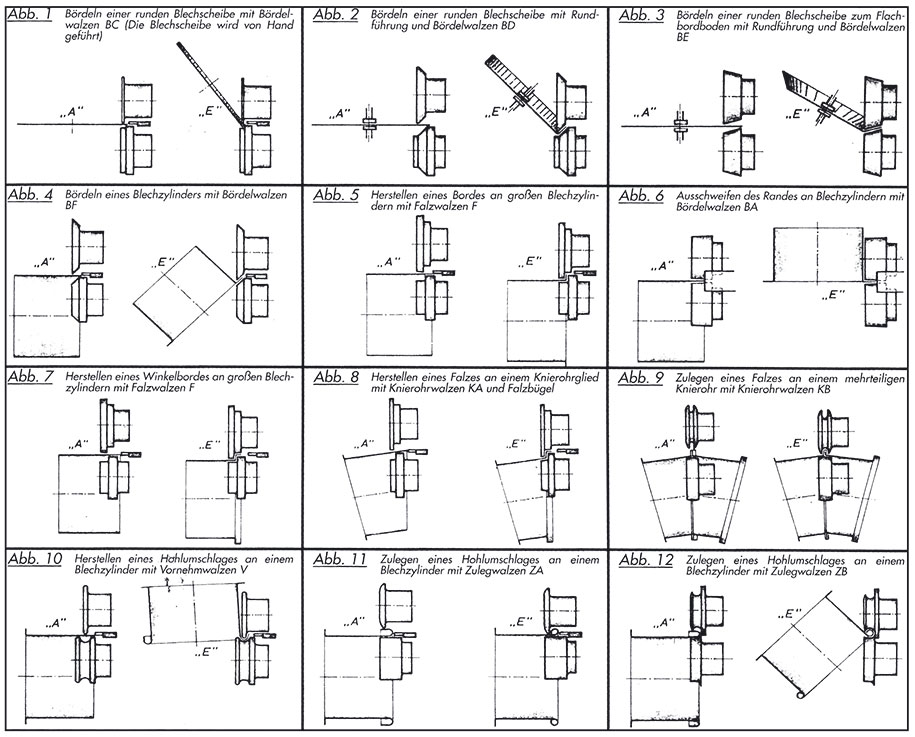

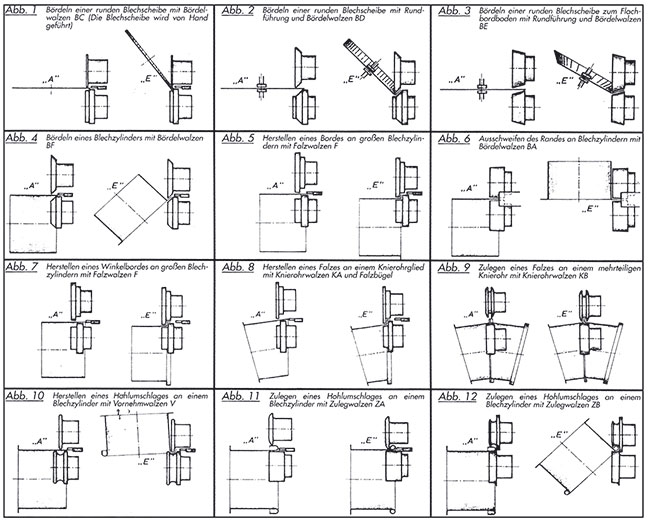

Arbeitsgänge über Beispiele der Blechverformung auf Sickenmaschinen
A = Anfangsstellung E = Endstellung
Zwischen Anfangs- und Endstellung sind eine bzw. mehrere Zwischenstellungen je nach Schwierigkeit der Verformung erforderlich!
| Änderungen der Abbildungen sowie technische Änderungen behalten wir uns ausdrücklich vor. Für weitere Informationen, so wie technische Datenblätter, nehmen Sie bitte Kontakt mit uns auf. |
